◆傾斜地支柱の圧縮強度試験

エイキット株式会社に依頼して強度のテストを行いました。

拡大写真	拡大写真
1.件名傾斜地支柱の圧縮強度試験 2.目的・概要圧縮試験による物性値の比較 3.試料情報・ステンレス(小)　・・・全長235mm　　　・鉄(小)・・・全長235mm ・ステンレス(中)　・・・全長335mm　　　・鉄(中)・・・全長335mm ・ステンレス(大)　・・・全長435mm　　　・鉄(大)・・・全長435mm　　　　　計6検体 4.試験期間・環境調査実期間・・・・2014年7月3日室温・・・・24℃
5．使用設備・装置試験機インストロン製　5582（100kN） 6．試験方法・条件 6-1　試験方法　圧縮試験用治具を用いて試験を行う 6-2　試験条件　圧縮速度：5mm/min 　試験温度：24℃ 　ロードセル：100ｋN 6-3　試験風景
.全体写真
★傾斜地6度に設定して圧縮試験を行いました

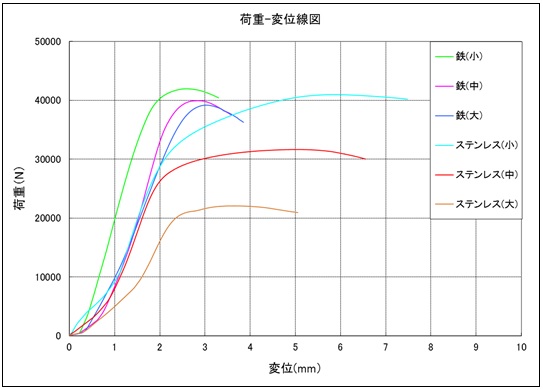

７．試験結果

※最大荷重に達して荷重が下がり始めたのを確認し、試験機を止めました

袋サンプルは、最大荷重値に達してからボルトと柱のつなぎ部分より変形が起きました。

ステンレスサンプルは、最大荷重値に達する前より少しずつ変形が起きました。
変形は柱部分より起きました。

【結果】

傾斜地用の束の長さが約250～450mmのステンレス、鋼製が約4.2t～2.2tとグランドピアノの重量（300～400kg）から考えても、6度の傾斜で充分な強度と言えるでしょう。
