◆傾斜地 M10ボルト圧縮強度試験

エイキット株式会社に依頼して強度のテストを行いました。

.全体写真
1.件名傾斜地M10ボルト圧縮強度試験 2.目的・概要傾斜地の圧縮試験による強度の比較 3.試料情報・コンパネ無・・・70mm ・コンパネ無・・・40mm ・コンパネ有・・・70mm ・コンパネ有・・・40mm　　　（計4検体） 4.試験期間・環境調査実期間・・・・2016年3月4日室温・・・・23℃
5．使用設備・装置試験機インストロン製　5582（100kN） 6．試験方法・条件 6-1　試験方法　圧縮試験用治具を用いて試験を行う 6-2　試験条件　圧縮速度：2mm/min 　試験温度：23℃ 　ロードセル：100ｋN 6-3　試験風景
拡大写真	拡大写真
使用治具写真

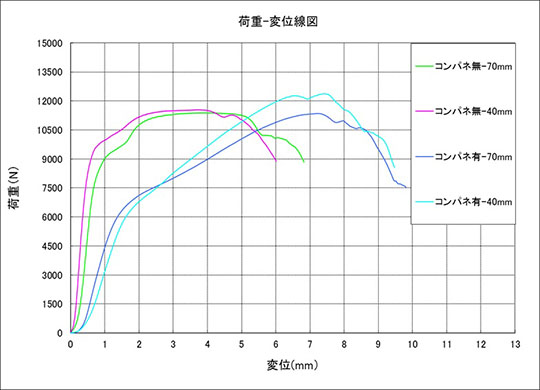

７．試験結果

※最大荷重に達して荷重が下がり始めたのを確認し、試験機を止めました

【　コンパネ無　】プレートが変形し盛り上がりました	【　コンパネ無　裏側　】ねじ部でプレートが変形しました
【　コンパネ有　】木の板とプレートの間に隙間が出来ました	【　コンパネ有　裏側　】ねじ部でプレートが変形しました

【結果】

傾斜地M10の鋼製ボルトの圧縮強度が、約1.2ｔ　という試験結果がでました。
